제품 상세 정보:
|
| 정격전압: | 220V | 애플리케이션: | 분리형 가압형 태양광 발전 시스템 |
|---|---|---|---|
| 모델: | SR258 | 색상: | 회색 |
| 온도 범위: | 0~99℃ | 전자기 밸브: | DC 12V AC 220V |
| 유형: | 지능형 태양광 워터 히터 컨트롤러 | 보호 유형: | IP41 |
| 강조하다: | 태양 온수 관제사,태양 열 관제사 |
||

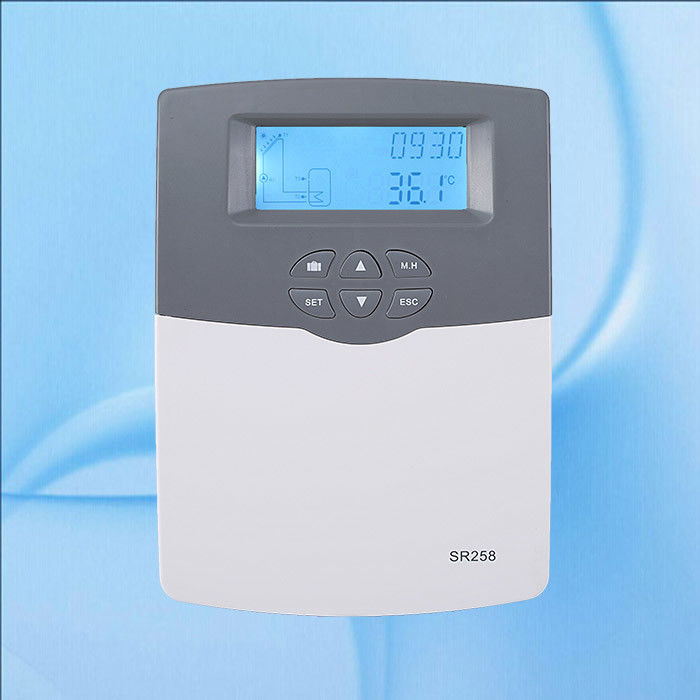

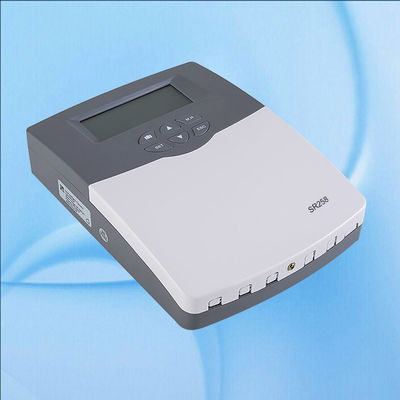

SR258 분리된 압력을 가한 태양계용 지능형 태양열 온수기 컨트롤러
소개:
분리형 가압형 태양광 시스템에 적합
온도 측정 정확도: 0.1C
기존/HE 펌프 모두 사용 가능
주요 기술 데이터:
컨트롤러 크기: 187mm x128mm x46mm
전원 공급 장치: AC100-240V50-60Hz. .
전력 소비: < 2.5W
정격 전류 전압: 2.5KV
하우징: 플라스틱 ABS
보호 유형: IP41
장착: 벽 장착
작동: 전면 커버에 6개의 푸시 버튼이 있습니다.
온도 측정 정확도: ± 0.1oC
수집기 온도 측정 범위: -10oC ~220oC
탱크 온도 측정 범위: 0oC ~110oC
적합한 펌프 출력: 3개의 펌프 연결 가능
HK의 적합한 전력(백업 가열): 1pc ˂1500W.
입력: 센서 5개
수집기용 1pcs*Pt1000 센서(≤500oC)(실리콘 케이블≤280oC)
탱크용 4개*NTC10K B3950 센서(135oC 이하)(PVC 케이블 105oC)
1*FRT 로터리 베인형 전자 유량계
출력: 순환 펌프 및 백업 가열용 릴레이 4개
2*전자기 릴레이 최대 전류 1A
1*반도체 릴레이 최대 전류 1A
1* 전자기 릴레이 최대 전류 10A
1*PWM 가변 주파수 출력(0-10v 전환 가능)
주변 온도: -10oC ~ 50oC.
방수등급 : IP41
애플리케이션 용량
최대 수집기 수:1
저장 탱크의 최대 수:1
최대 릴레이 수:5
센서의 최대 수:4
최대 시각화 적용 시스템 수: 1
HE 펌프용 신호 포트: IPWM1
FRT:1* 로터리베인형 전자유량계
주요 기능:
날짜---날짜 설정
시간 초과 열 --- 백업 가열
원형---온수 순환
LOAD---설정 로딩 탱크1
COL---수집기1
펌프---펌프 제어 모드
COOL---냉각 기능
AUX---보조 기능
남자---수동 모드
BLPR---차단 보호 기능
OTDI---열 소독 기능
FS---유량계 유형 선택.
UNIT---CF 유닛 스위치
RST---공장 설정
통과--- 비밀번호 설정됨
휴일 기능
화면 보호
문제 방지
문제 확인
평면 패널 분할 태양열 온수기
더블 코일 PTS-F2 포함
| 평면 패널 분할 태양열 온수기 더블 코일 PTS-F2 포함 |
||||||||
| 모델 | PTS-F2-15 | PTS-F2-20 | PTS-F2-25 | PTS-F2-30 | PTS-F2-40 | PTS-F2-50 | PTS-F2-100 | |
| 평면 패널 태양열 집열기 | 핵심 소재 | 구리 | ||||||
| 코팅 | 블루 티타늄의 구리 알루미늄 커버 코팅 흡수율: α=0.95 반사율 ε=0.04. | |||||||
| 베이스 플레이트 | 해양 등급 H3004 알루미늄, 인성H32 두께 0.7mm | |||||||
| 패널의 유리 | 패널용 특수 유리 ANS1297-1-1975, BS6206A 및 JIS R3206 표준; AS2208-1978 및 미국 연방 표준을 준수합니다. | |||||||
| 패널 단열 | 유리 섬유 단열재 바닥, 두께 60mm, 밀도 20kg/m3; 측면 두께 단열재: 13mm; 밀도 23kg/m3; 열적 특성: R1.0 열전도율: 0.059W/m． | |||||||
| 수량(PCS) | 1 | 1 | 2 | 2 | 3 | 3 | 6 | |
| 물 탱크 |
용량 | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| 상단 구리 코일(mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| 하단 구리 코일(mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| 폴리우레탄 발포(mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| 외부탱크 | 컬러강판/에나말화이트 | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| 내부 탱크 | SUS 304 2B, 사용압력-6bar, 시험압력-12bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| 전기 히터 | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| 워킹 스테이션 | SR961S (컨트롤러 및 WILO PUMP 포함) | |||||||
| 팽창 탱크 | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
히트파이프 분할 태양열 온수기
더블 코일 PTS-H2 포함
| 히트파이프 분할 태양열 온수기 더블 코일 PTS-H2 포함 |
||||||||
| 모델 | PTS-H2-15 | PTS-H2-20 | PTS-H2-25 | PTS-H2-30 | PTS-H2-40 | PTS-H2-50 | PTS-H2-100 | |
| 히트파이프 태양열 집열기 | 튜브(PCS) | 15 | 20 | 25 | 30 | 40 | 50 | 100 |
| 세 개의 타겟 진공관 | 직경/길이: Φ58mm/1800mm; 높은 붕소 및 규소 함량 3.3; 구조:점진적 변화 SS-AL-Nx/Cu 선택적 흡수 코팅; 진공 정도: P<=5*10-3; | |||||||
| 히트파이프 | 콘덴서: Φ14*70mm; 두께: 0.5mm; 재질: 빨간색 구리 TU1+물; 전송 전력:>=150W; 작동 압력: 4Mpa; 용접 압력: 4Mpa; | |||||||
| 외부 쉘/브래킷 - 알루미늄 합금 | 단열층 - 암면 | 방진고무 - EPDM | Dsily 열 증가 - 8.5MJ/m² | |||||
| 입구/출구 - 22mm/3/4" | 심압대 - ABS | 온도 - 250°С | 작업 압력 - 0.6MPa | |||||
| 등고선 면적 | 2.32m² | 3.10m² | 3.78m² | 4.52m² | 6.20m² | 7.56m² | 15.12m² | |
| 조리개 영역 | 1.43m² | 1.89m² | 2.36m² | 2.83m² | 3.8m² | 4.72m² | 9.44m² | |
| 흡수면적 | 1.22m² | 1.62m² | 2.04m² | 2.43m² | 3.24m² | 4.06m² | 8.16m² | |
| 수량(PCS) | 15튜브*1 | 20튜브*1 | 25튜브*1 | 30튜브*1 | 20튜브*2 | 25튜브*2 | 25튜브*4 | |
| 물 탱크 |
용량 | 150L | 200L | 250L | 300L | 400L | 500L | 1000L |
| 상단 구리 코일(mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*20 | Φ19*30 | |
| 하단 구리 코일(mm*M) | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*15 | Φ16*25 | Φ16*30 | Φ19*40 | |
| 폴리우레탄 발포(mm) | 55 | 50 | 50 | 50 | 60 | 60 | 100 | |
| 외부탱크 | 컬러강판/에나말화이트 | |||||||
| Φ470/0.5 | Φ550/0.5 | Φ580/0.5 | Φ580/0.5 | Φ700/0.5 | Φ700/0.5 | Φ1000/0.5 | ||
| 내부 탱크 | SUS 304 2B, 사용압력-6bar, 시험압력-12bar | |||||||
| Φ360/1.2 | Φ450/1.5 | Φ480/1.5 | Φ480/1.5 | Φ580*2.0 | Φ580*2.0 | Φ800/2.5 | ||
| 전기 히터 | 1500W | 1500W | 2000W | 2000W | 2000W | 2000W | 4000W | |
| 워킹 스테이션 | SR961S (컨트롤러 및 WILO PUMP 포함) | |||||||
| 팽창 탱크 | 8L | 8L | 8L | 8L | 12L | 12L | 24L | |
포장
진공관 태양열 온수기: 표준 수출 패키지.
샘플은 합판 상자에 적재됩니다.
